雷达物(液)位计

雷达物(液)位计


在线询价 联系我们

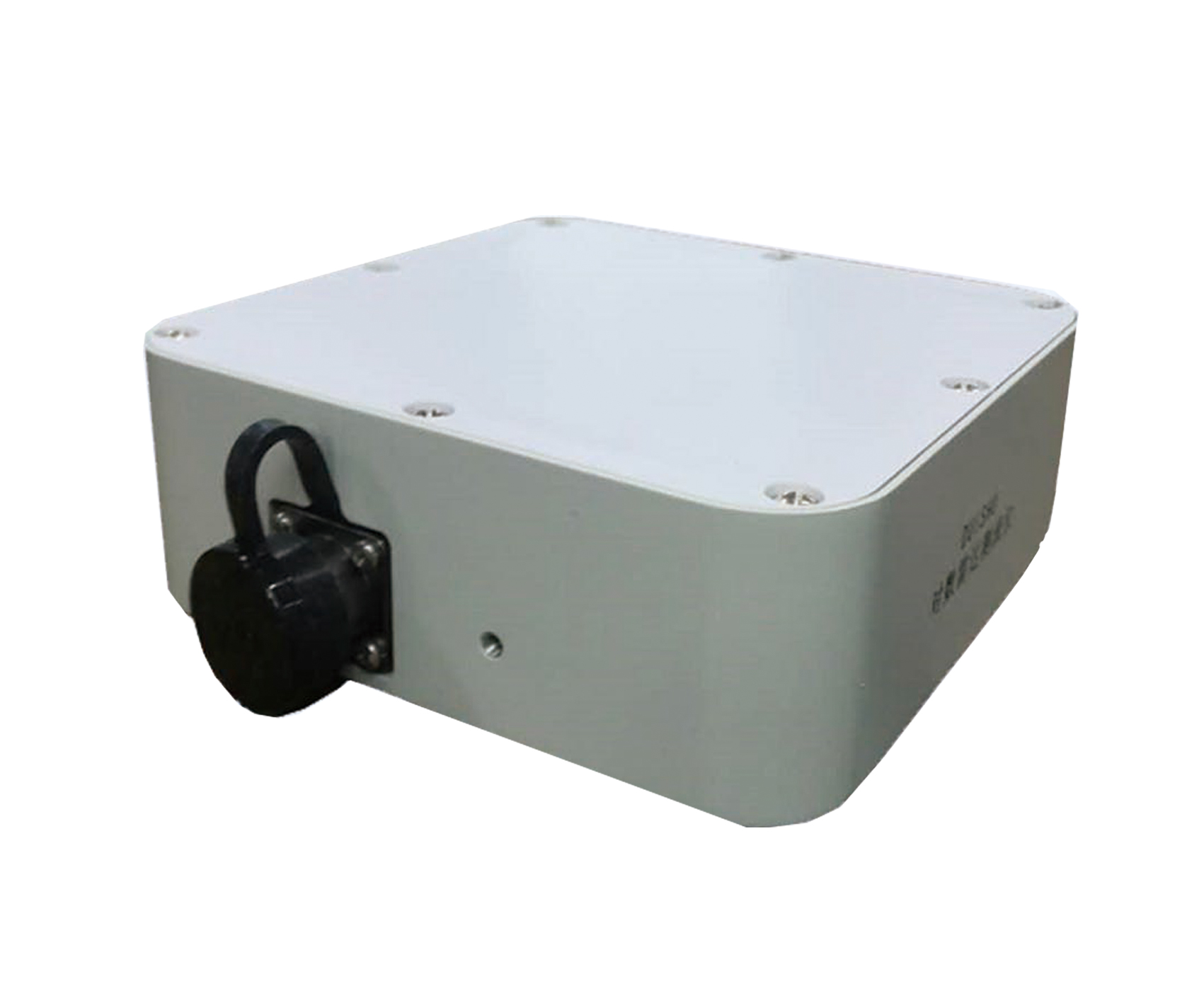

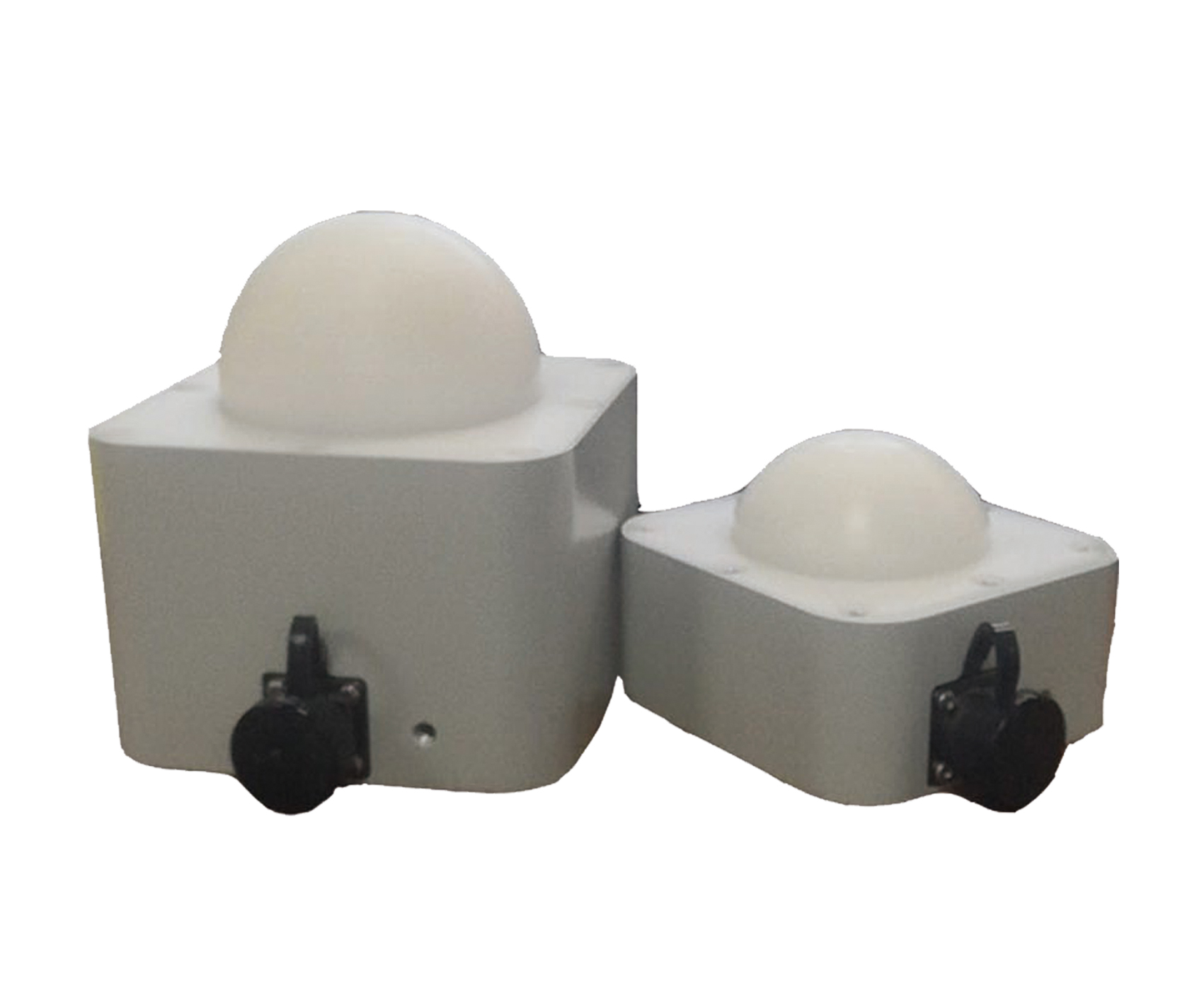

  DS-WWJ001型高频雷达物位计采用了26GHz的高频发射频率,属于高频雷达物位计。天线被进一步的优化处理,处理器也作了相应的提升,加大了测量距离和精度。该系列为抛物面天线,可测量对象为水位、物位、罐体料位、工业液位等。最高测量量程为70米,安装方式有螺纹与法兰。

  DS-WWJ001型高频雷达物位计是我公司生产的一种基于时间行程原理的物位测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。因此,雷达液位计可以用于反应釜、固体料仓、液体环境等一些复杂环境的物位测量。

一、工作原理:
雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。

二、 高频雷达物位计产品特点:
1、天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
2、几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
3、严重粉尘环境对高频物位计工作影响不大。
4、波长更短,对在倾斜的固体表面有更好的反射。
5、波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
6、测量盲区更小,对于小罐测量也会取得良好的效果。
7、高信噪比,即使在波动的情况下也能获得更优的性能。
8、高频率,是测量固体和低介电常数介质的最佳选择。
测量对象 城市河道、江河、城市管网、工业罐体
测量范围 70米
过程连接 螺纹、法兰
介质温度 -40~250℃
过程压力 -0.1~0.3MPa
精 度 ±10mm
频率范围 26GHz
相对湿度 0-95%RH
防护等级 IP67
